产品介绍
|

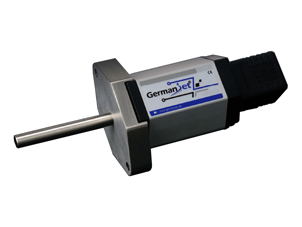

德敏哲 12系列磁致伸缩位移传感器 |
 |
|

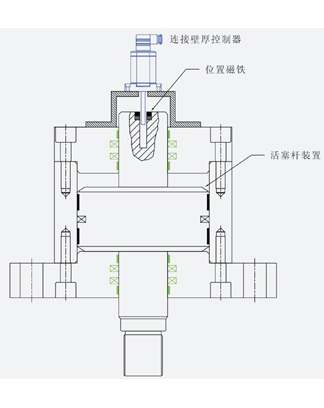

壁厚控制伺服油缸安装指引
|
12系列磁致伸缩位移传感器是为壁厚控制伺服油缸而设计。感应外管为100%不锈钢，可以直接安装在 壁厚控制油缸的顶端。电子部分和感应外管为模块组装设计，即两者可完全分离。在特殊的情况下，只需拨 出电子部分进行校准，而感应外管无需与壁厚控制油缸分离。此设计减少重置时间，大大提高生产效率。 电子部分为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插 头（DIN 43650）既方便有容易接线。 除了适合壁厚控制液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的 重复精度。 壁厚控制作为吹瓶机中的一个先进闭环系统。12系列磁悬浮位移传感器是专为壁厚控制系统设计的。通过反 馈阀门位置从而精准控制瓶子的厚度。 无接触的情况下消除了所有的磨损，并保证几乎是无限的机械寿命。模块化设计的电子部件和外壳可 以容易地分离，方便安装调试。整体符合IP65标准，保证能工作于苛刻和高尘埃污染的环境。 |
 |
 |
壁厚控制系统采用闭环反馈设计，其组成部分包括壁厚控制器、电液伺服阀和作为信号反馈装置的电子尺。电子尺通过测量缝隙的大小得出相应的电压信号反馈给壁厚控制器。这就构成了闭环的壁厚控制系统。 |
| 有效行程 |
50mm
|
|
| 订货编号 |
1200 11 0050
|
|
| 测量数据 |
直线位移
|
|
| 供应电源 |
+24Vdc（20.4-28.8Vdc）
|
|
| 输入保护 |
极性保护至-30Vdc，过压保护至36Vdc
|
|
| 用电量 |
75mA
|
|
| 绝缘强度 |
500Vdc（DC地端对机器接地端）
|
|

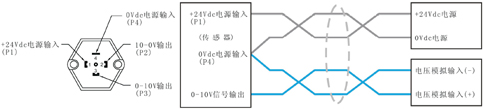

| 输出 |
0-10Vdc，10-0Vdc双输出，最低负载电阻5KΩ
|
|
| 分辨率 |
无限（取决于控制器A/D与电源纹波）
|
|
| 重复精度 |
满量程的<±0.005%
|
|
| 非线性度 |
满量程的<±0.01%（最大±90μm）
|
|
| 更新时间 |
0.2ms
|
|
| 工作温度 |
-40至75℃
|
|
| 防护级数 |
IP65(当正确连接上插头时)
|
|
| 振荡指标 |
15g/10-2000Hz/IEC标准68-2-6
|
|
| 冲击指标 |
100g（单一冲击）/IEC标准68-2-27（耐久性）
|
|

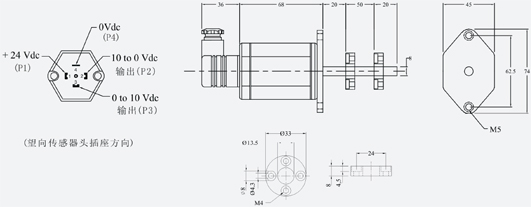

| 固定方式 |
M5x2
|
|
| 外壳材料 |
铝，经阳极经处理
|
