SW-3系列

产品品牌：swc

产品介绍

SW-3系列温度保险丝大小类似于SW-1系列温度保险丝，但可使用于16A（250VAC）的高电流工作环境。

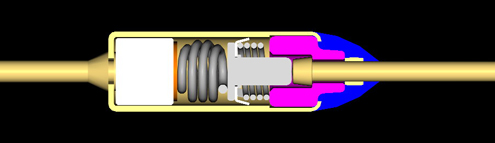

构造

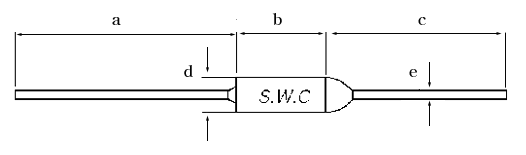

外形

dimension(mm)	a	b	c	d	e
long	35.0 ±1.0	10.5 ±0.5	35 ±1.0	4.0 ±0.05	1.0(18AWG)
short	35.0 ±1.0	10.5 ±0.5	18 ±1.0	4.0 ±0.05	1.0(18AWG)

额定参数及认证：

Cat NO.	Tf	Cutoff temperature	Th	Tm	K-mark	UL	C-UL	VDE	TUV	CCC	PSE
SW-302T	72℃	70℃+2℃,-2℃	47℃	120℃	●	□	□	□	□	□	□
SW-305T	77℃	77℃+0℃,-4℃	52℃	120℃	●	□	□	□	□	□	□
SW-309T	84℃	84℃+0℃,-5℃	59℃	150℃	●	□	□	□	□	□	□
SW-353T	93℃	93℃+0℃,-5℃	68℃	220℃	●	●	●	●	□	●	□
SW-304T	98℃	96℃+2℃,-2℃	73℃	220℃	●	□	□	□	□	□	□
SW-308T	100℃	100℃+0℃,-5℃	75℃	220℃	●	□	□	□	□	□	□
SW-336T	110℃	110℃+0℃,-5℃	85℃	230℃	●	●	●	●	□	●	□
SW-311T	121℃	121℃+0℃,-4℃	96℃	230℃	●	●	●	●	□	●	□
SW-329T	128℃	128℃+0℃,-5℃	103℃	270℃	●	□	□	□	□	□	□
SW-338T	144℃	144℃+0℃,-5℃	119℃	290℃	●	●	●	●	□	●	□
SW-316T	152℃	152℃+0℃,-4℃	127℃	290℃	●	●	●	●	□	●	□
SW-320T	167℃	167℃+0℃,-4℃	142℃	290℃	●	●	●	●	□	●	□
SW-327T	184℃	184℃+0℃,-6℃	159℃	300℃	●	●	●	●	□	●	□
SW-325T	195℃	195℃+0℃,-6℃	170℃	300℃	●	□	□	□	□	□	□
SW-339T	216℃	216℃+0℃,-6℃	200℃	370℃	●	□	□	□	□	□	□
SW-324T	228℃	228℃+0℃,-6℃	200℃	370℃	●	□	□	□	□	□	□
SW-328T	240℃	240℃+0℃,-6℃	200℃	370℃	●	□	□	□	□	□	□

□ = Applied

电气参数

额定电压 : 250V, 240V
额定电流 : 20A / 21A
频率 : 50 or 60Hz
最大允许插入电流 : 250V, ac 22.5A
瞬间过载电流 : DC电流脉冲，峰值225A 接通3 毫秒后间隔10 秒。可至少通过100个循环的测试。

印刷

在各温度保险丝的主体上按下列印刷
商标: S.W.C
编号: SW - 3XXT
电气参数: 电压(250 V), 电流(15 A) , 熔断温度 (℃
